Светочувствительный освежитель воздуха

Posted on Wed 03 November 2021 in электроника

Итак, рассказываю все-таки про освежитель воздуха.

Ударила в голову идея заиметь освежитель воздуха для туалета, который срабатывал бы при выключении света.

Беглый поиск по интернету готовых решений в продаже не дал, но зато дал статью про самодельный. Ну и подумал я, что а чем я-то хуже?

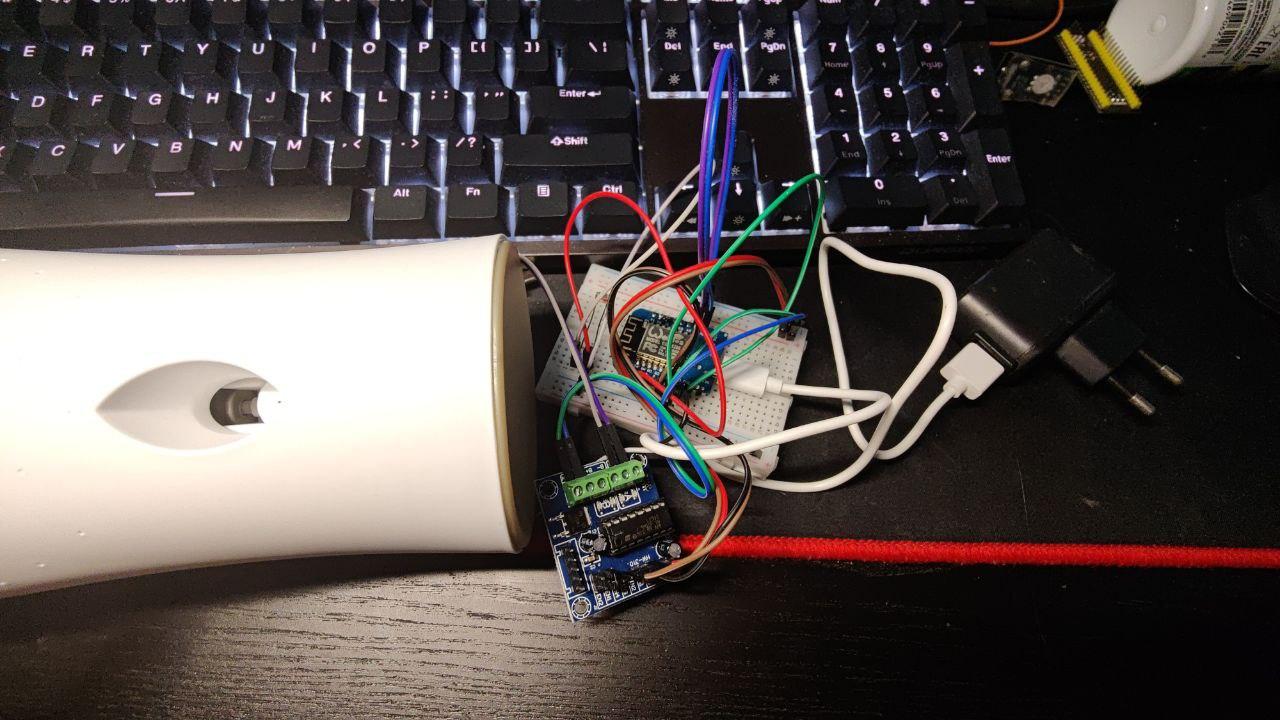

Где-то сутки спустя (вместе с покупкой комплектующих, сборкой и кодом) магазинный автоматический освежитель воздуха с замененными "мозгами" был готов:

Состоит из, собственно, остатков освежителя уже не помню какой марки (а логотип со стилизованной буквой g мне ни о чем не говорит), Wemos D1 mini на базе ESP8266 (да, у него есть Wi-Fi и веб-интерфейс для управления и настройки), драйвера электромотора L293D и фоторезистора.

Когда нужно распылить, электромотор сначала на около половины секунды включается в одном направлении чтобы нажать на клапан, и потом в обратном направлении -- чтобы быть готовым к новому циклу.

Лежит это чудо под потолком на бойлере, питается через безымянный USB-блок питания, воткнутый в розетку, весьма кстати расположенную там же.

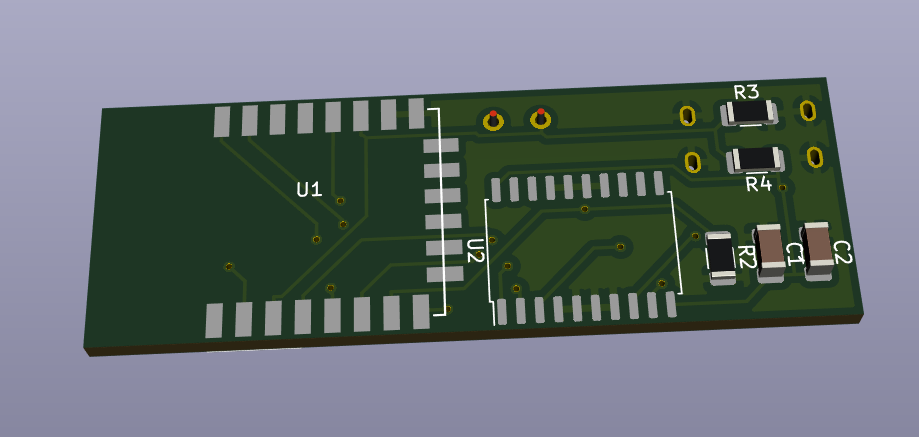

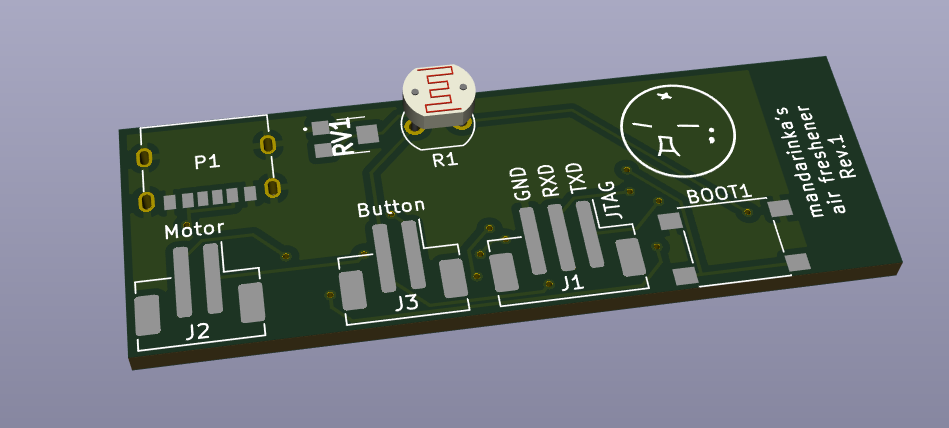

Выглядит довольно страшно, поэтому спроектировал печатную плату, через какое-то время можно будет собрать что-то поприличнее:
